Melhorando e consertando a antena GPS N95

Olá galera há algum tempo atrás notei que meu GPS do meu N95 estava horrível, não pegava mais sinal e achei no mínimo estranho. Como a Nokia já havia me isentado da garantia por outras razões que não cabem aqui, mas sem motivo. Enfim resolvi dar uma olhada em alguns sites e vi vários tutoriais, então resolvi eu mesmo ver o que havia com o meu aparelho.

Percebi que havia mesmo um problema com a antena, ela não tinha mais sinal, pois havia sido cortada como se passasse uma faca num papel. Isso impedia o contato com a antena, corrigi isso com uma solda.

A partir de agora colocarei as fotos. Observem o tutorial clique em mais para ver.

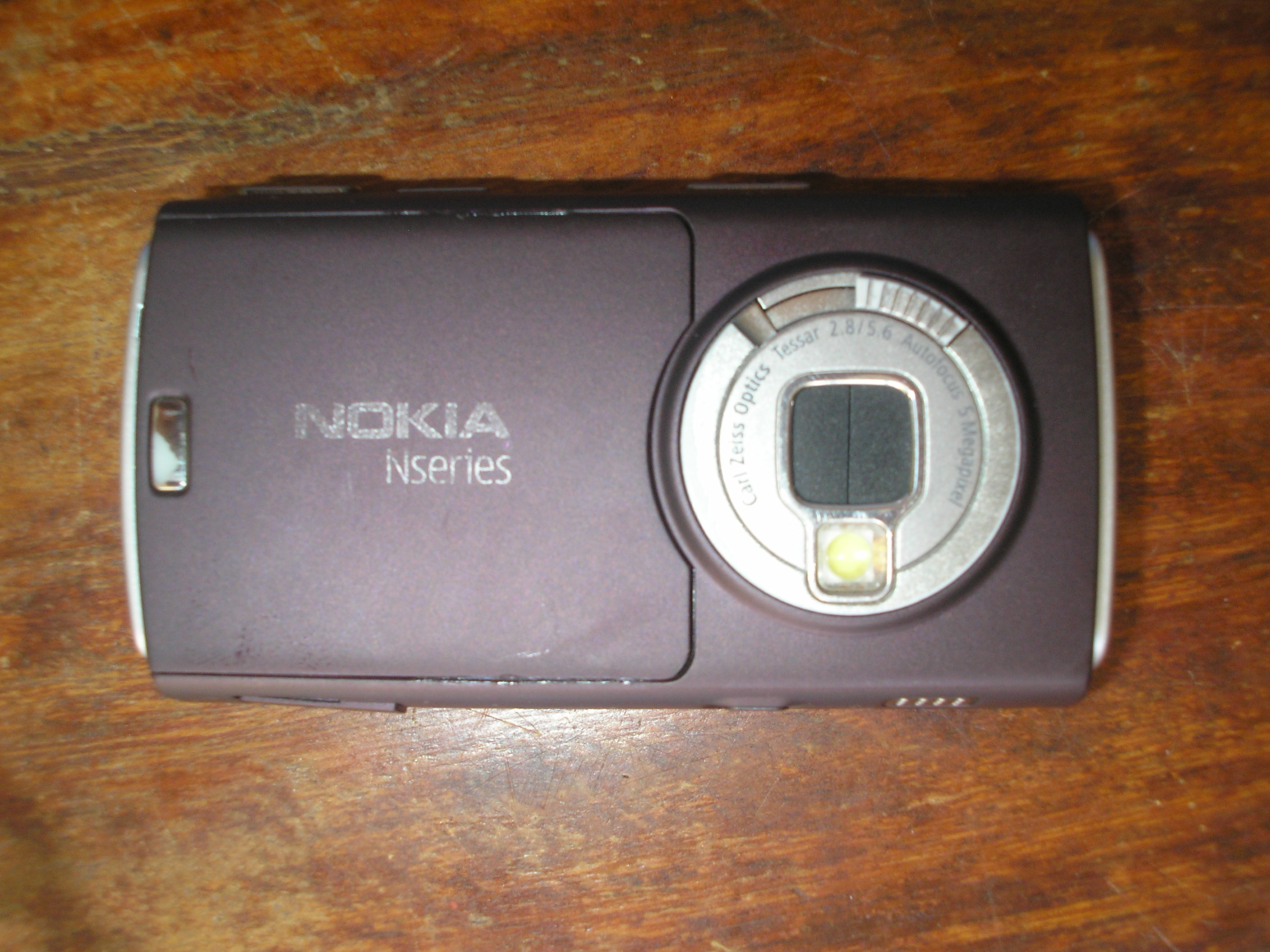

Nós vamos abrir pela carcaça de trás primeiro.

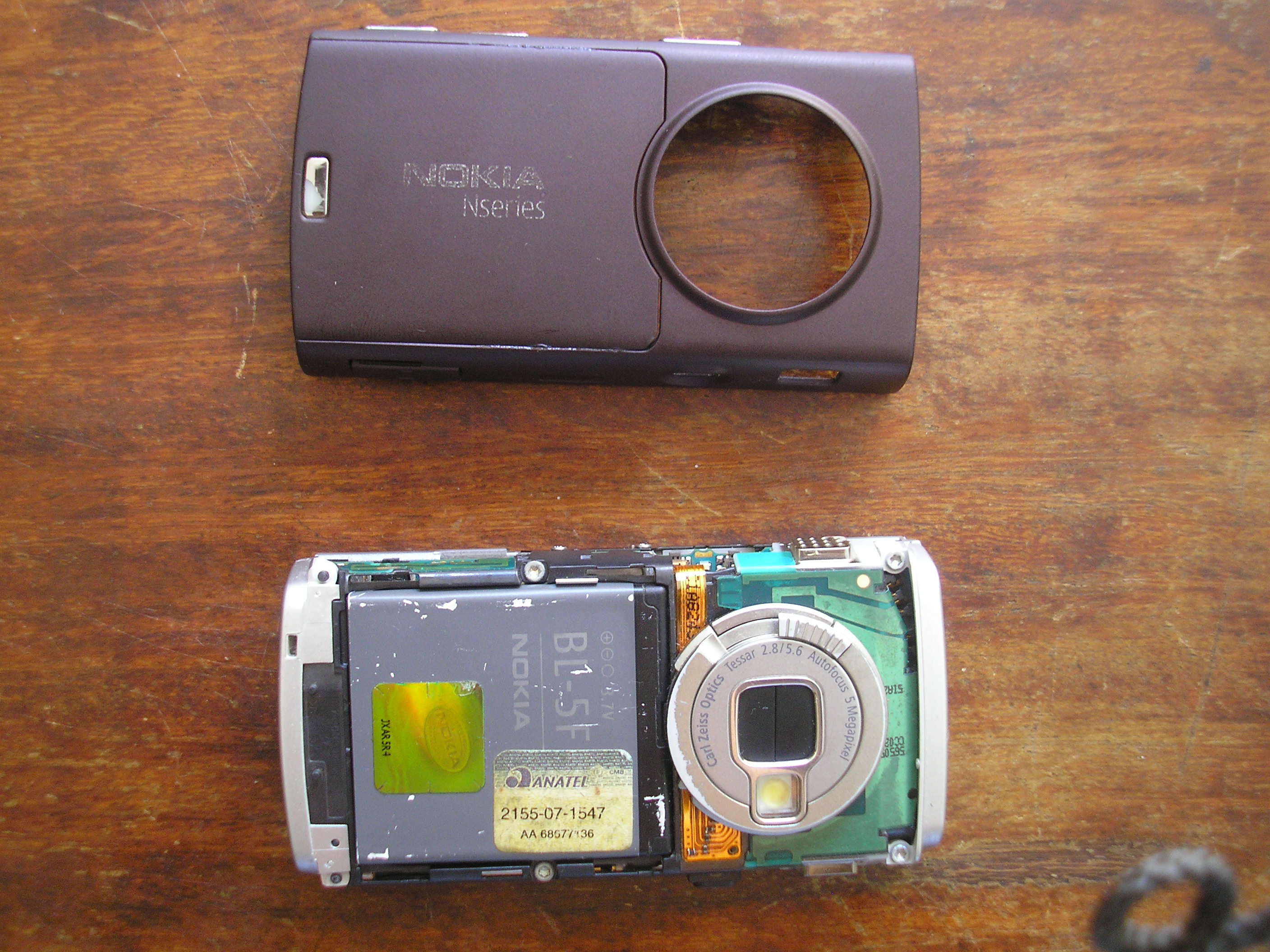

Desse modo, força um lado para fora e depois o outro, sai facilmente.

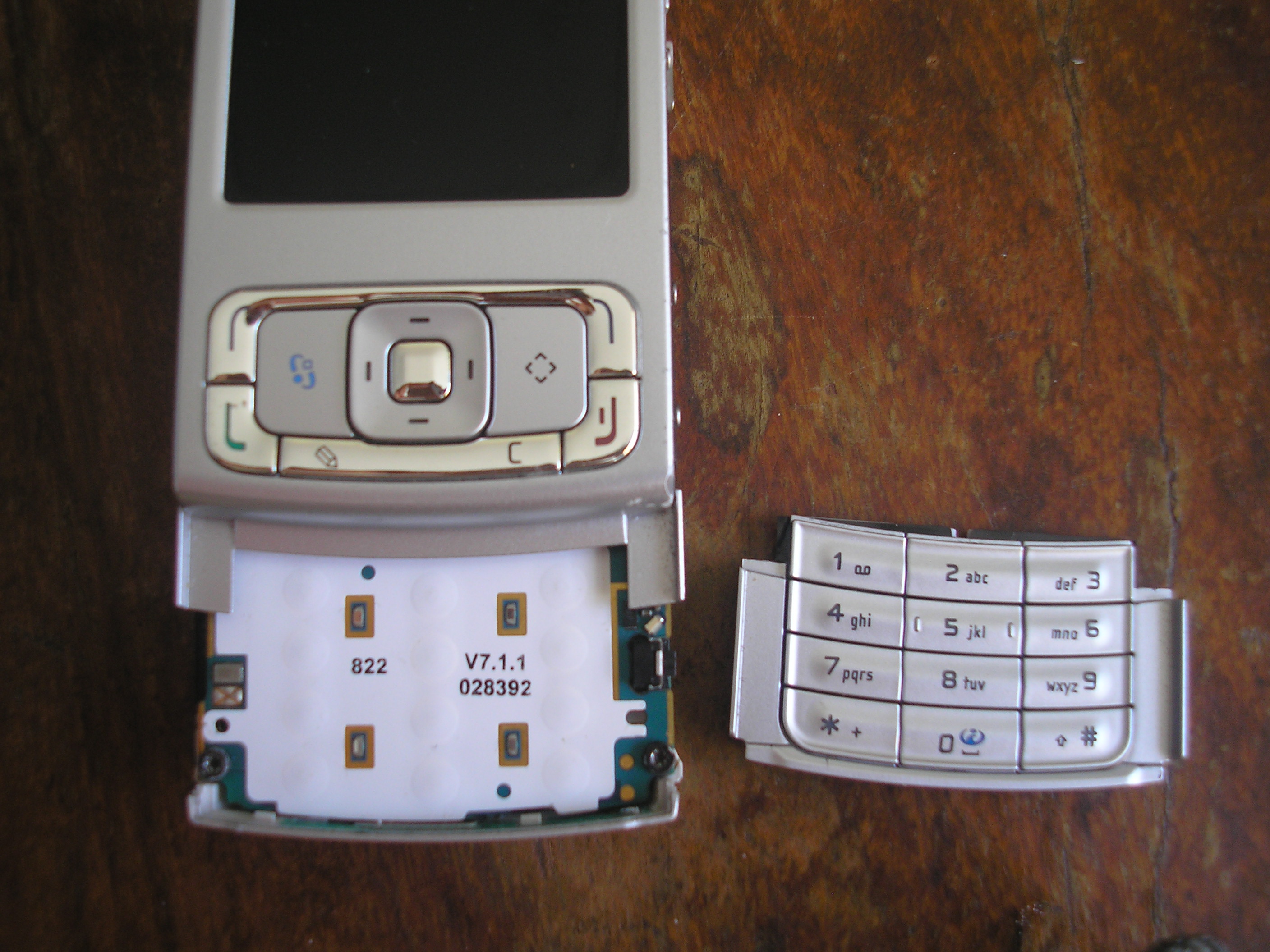

Retire o teclado, libere a parte de baixo e depois é só puxar.

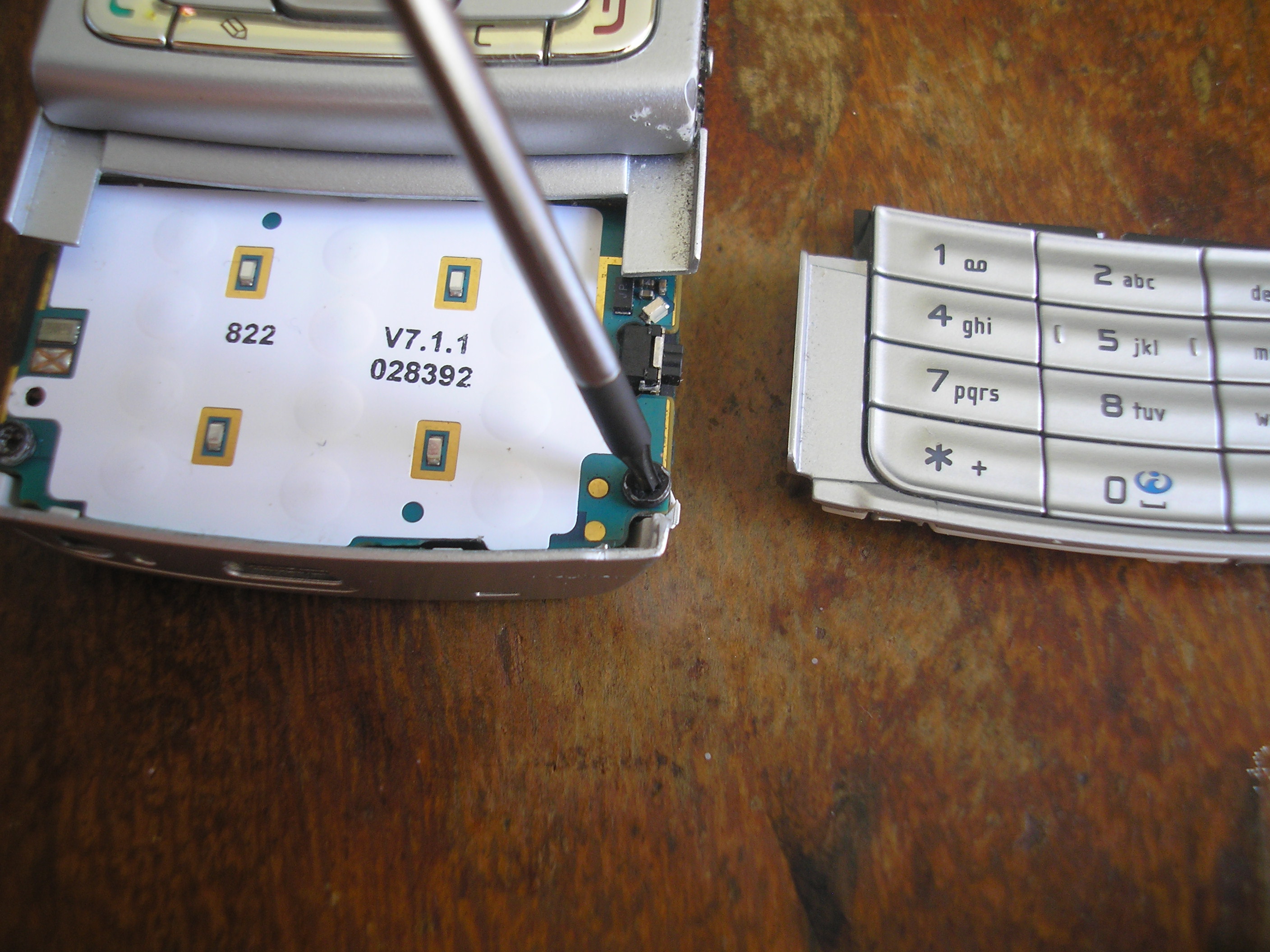

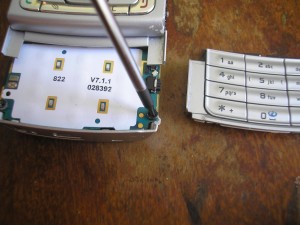

Com uma chave tork 5″ retire os dois parafuso das extremidades.

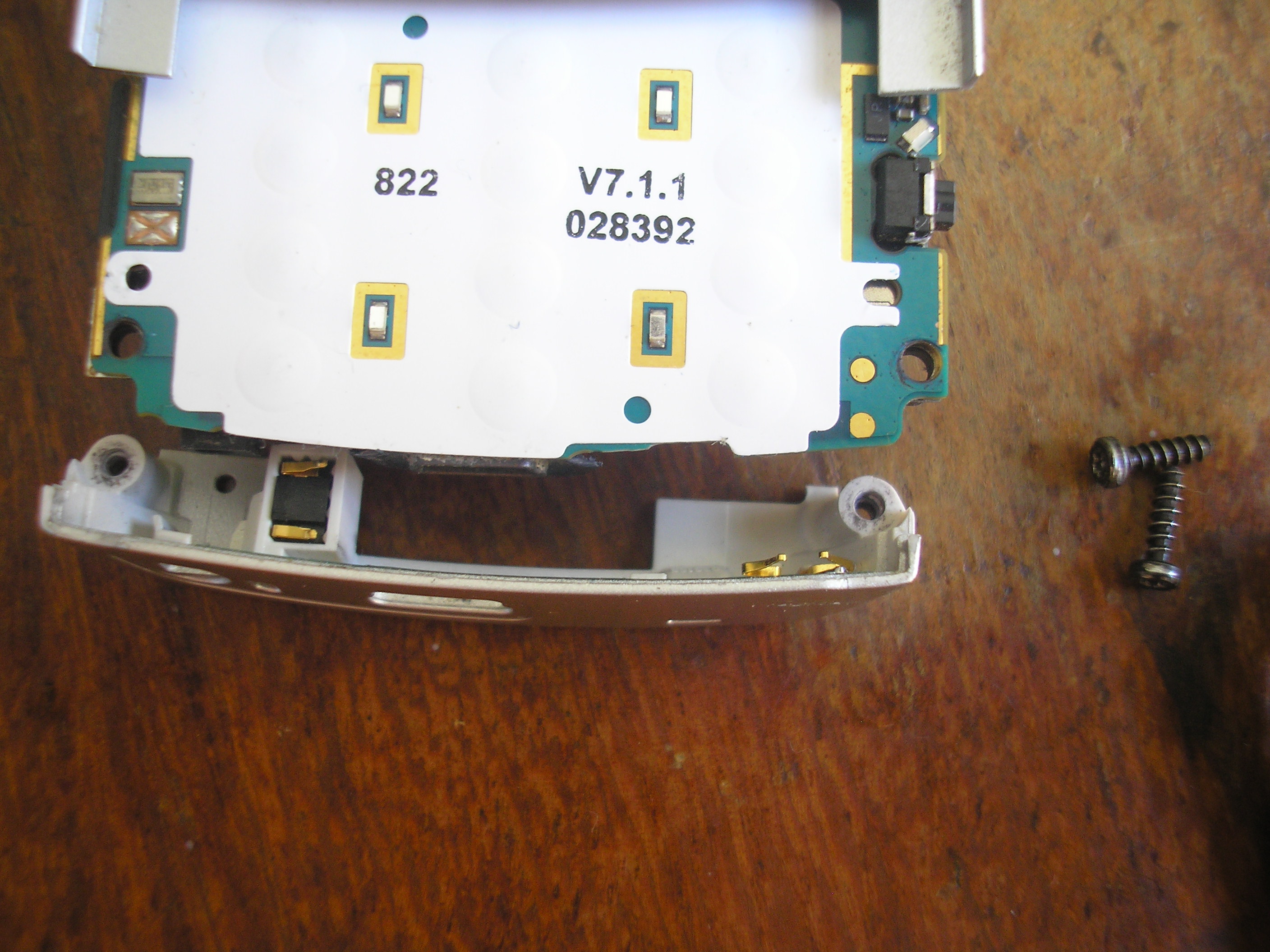

Agora retire a parte que você acabou de desparafusar, é la que está a antena GPS.

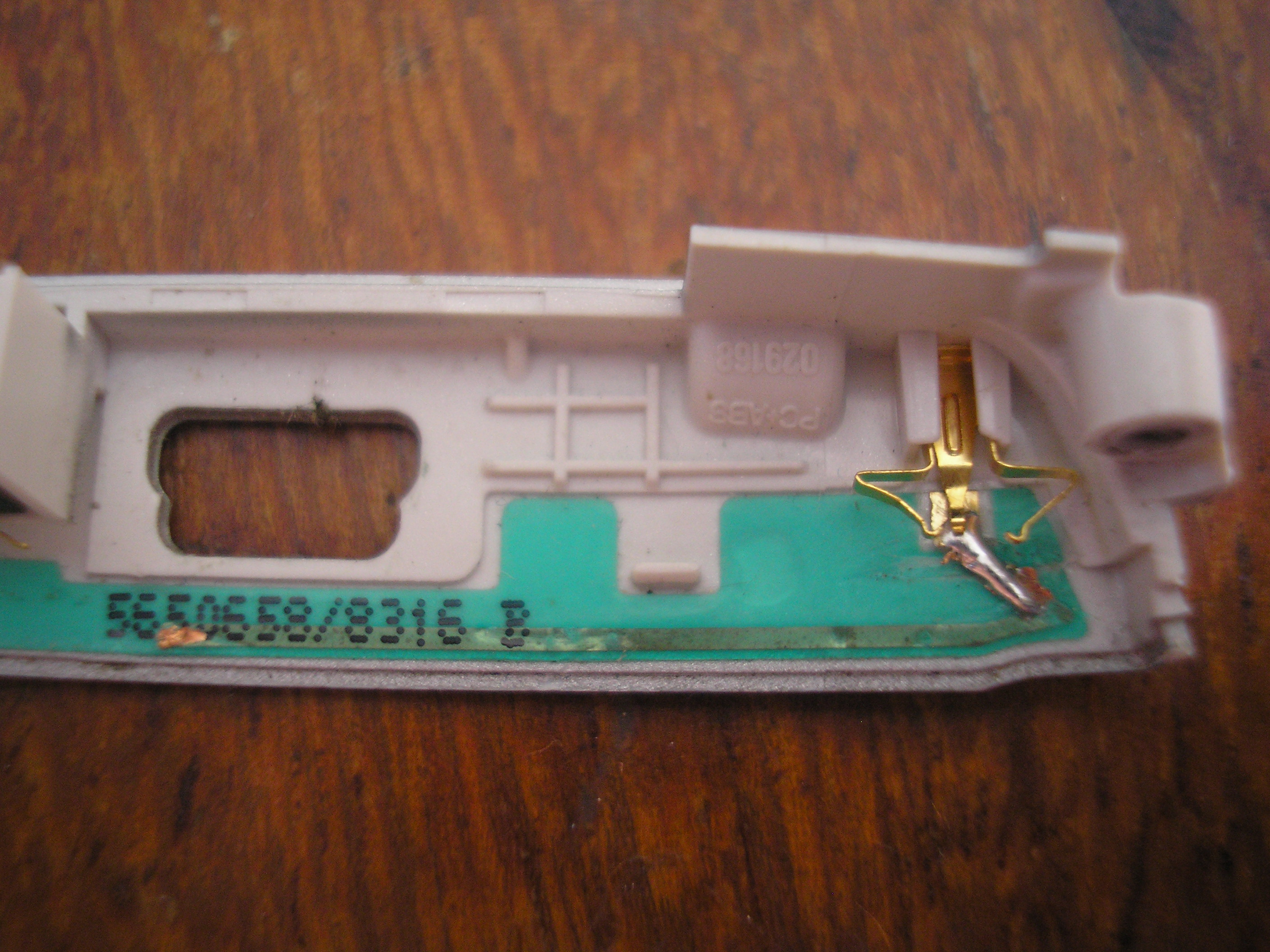

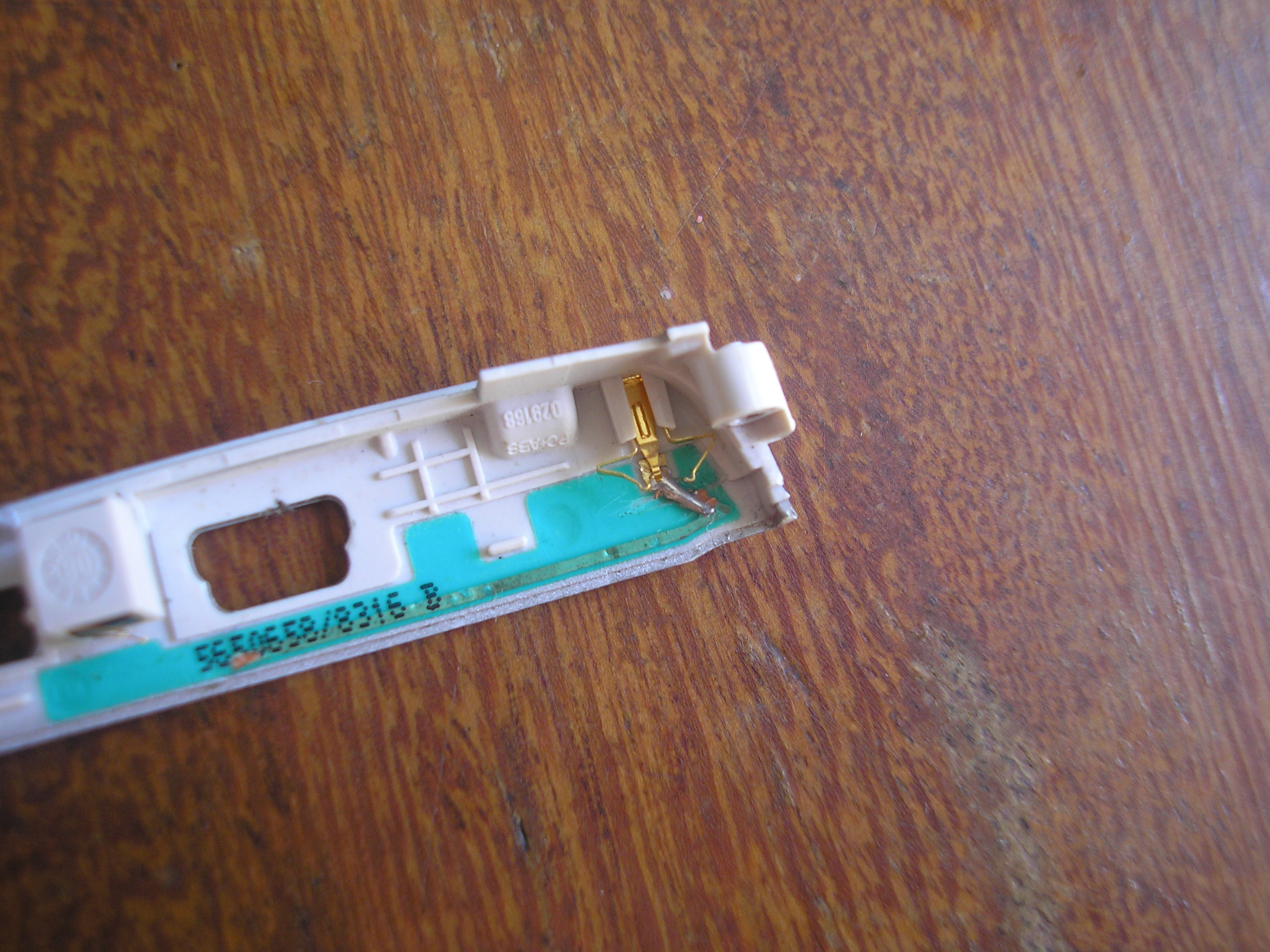

Observe que ali estava o corte, então o sinal não era forte para localizar os satélites. Eu raspei os contatos e fiz uma solda.

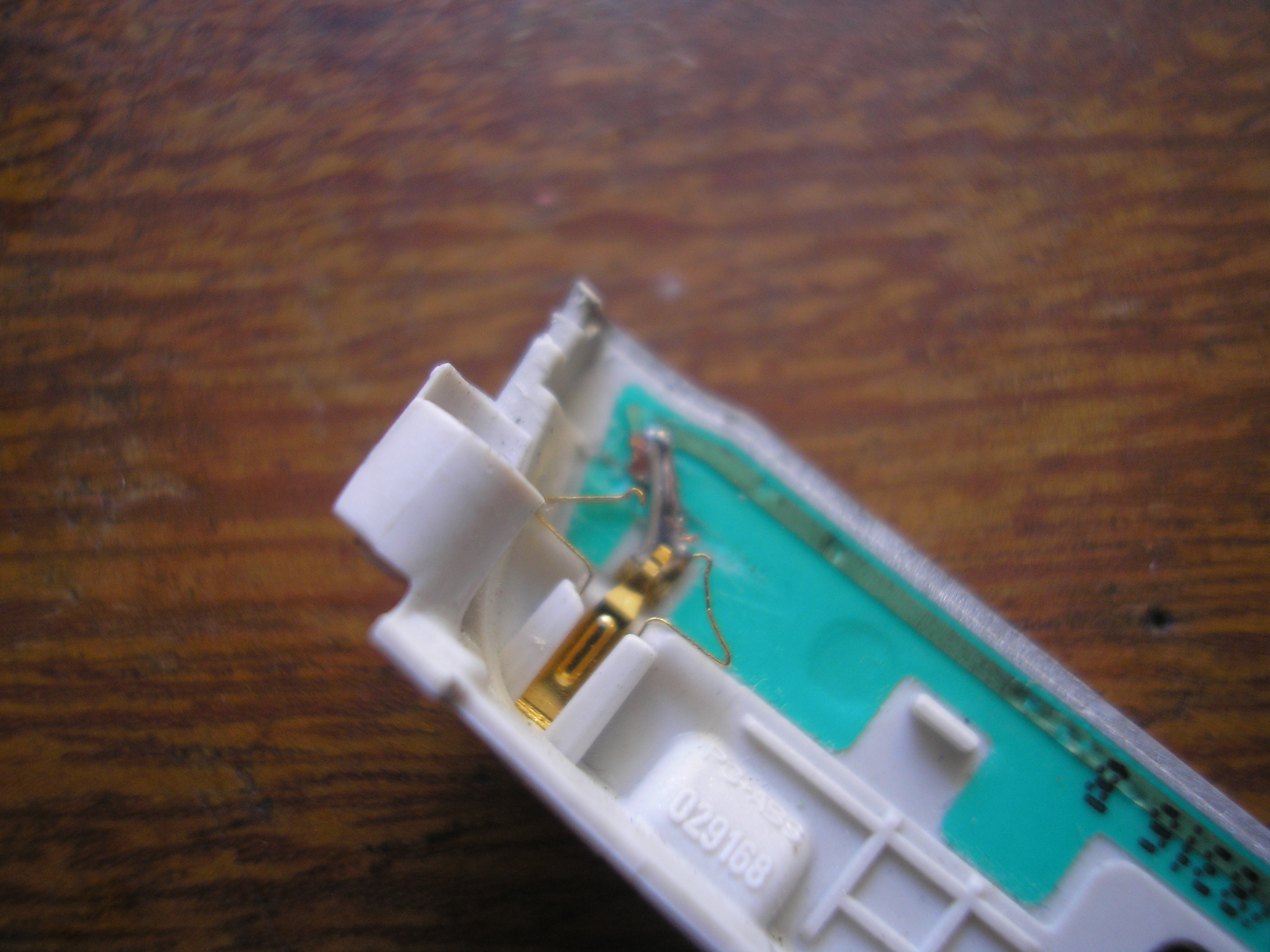

Veja atentamente o contato com os dois pinos, verifique se o mesmo encontra-se assim ou parecido, ele é essencial para o contato da antena com a placa do aparelho.

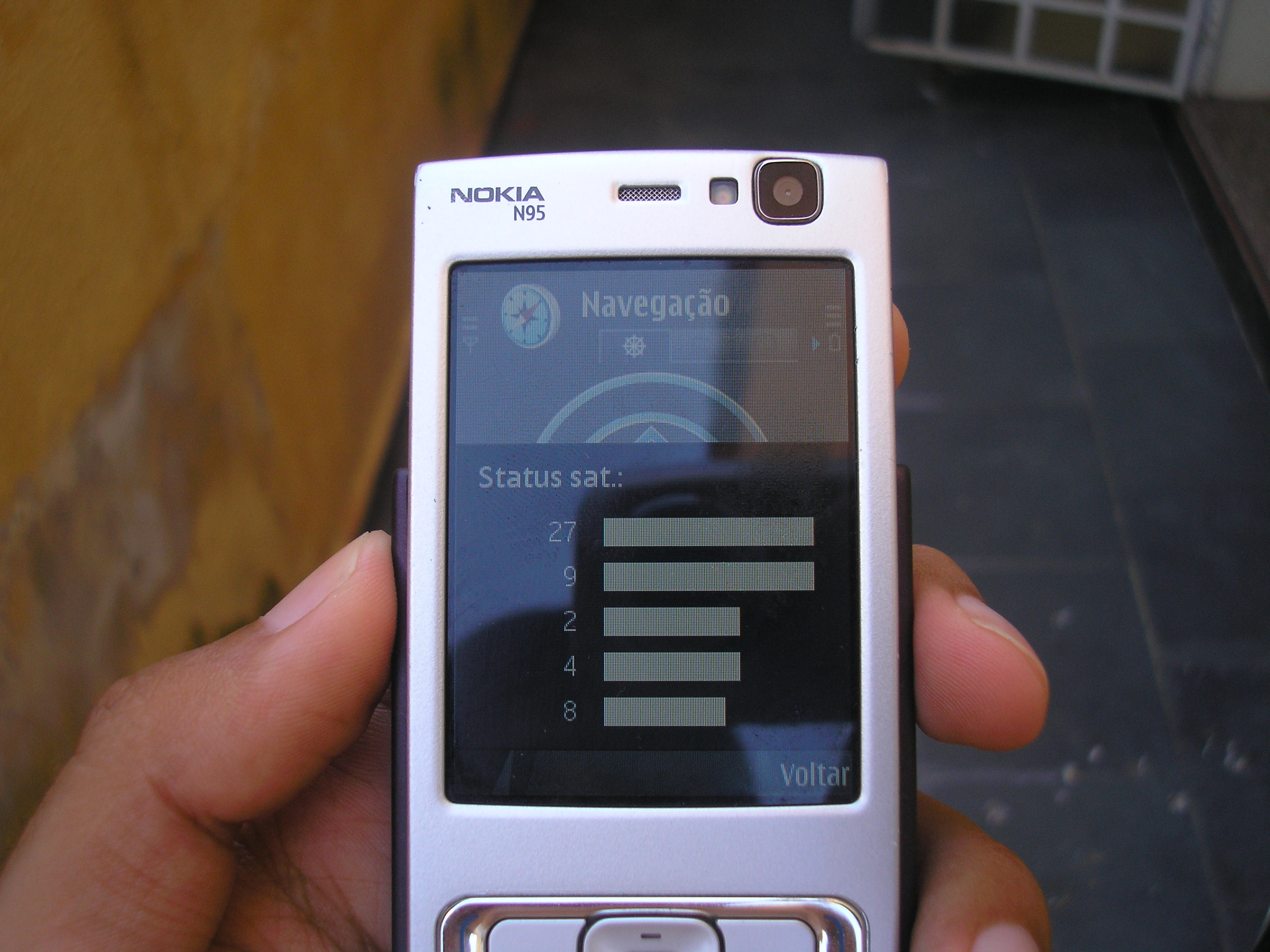

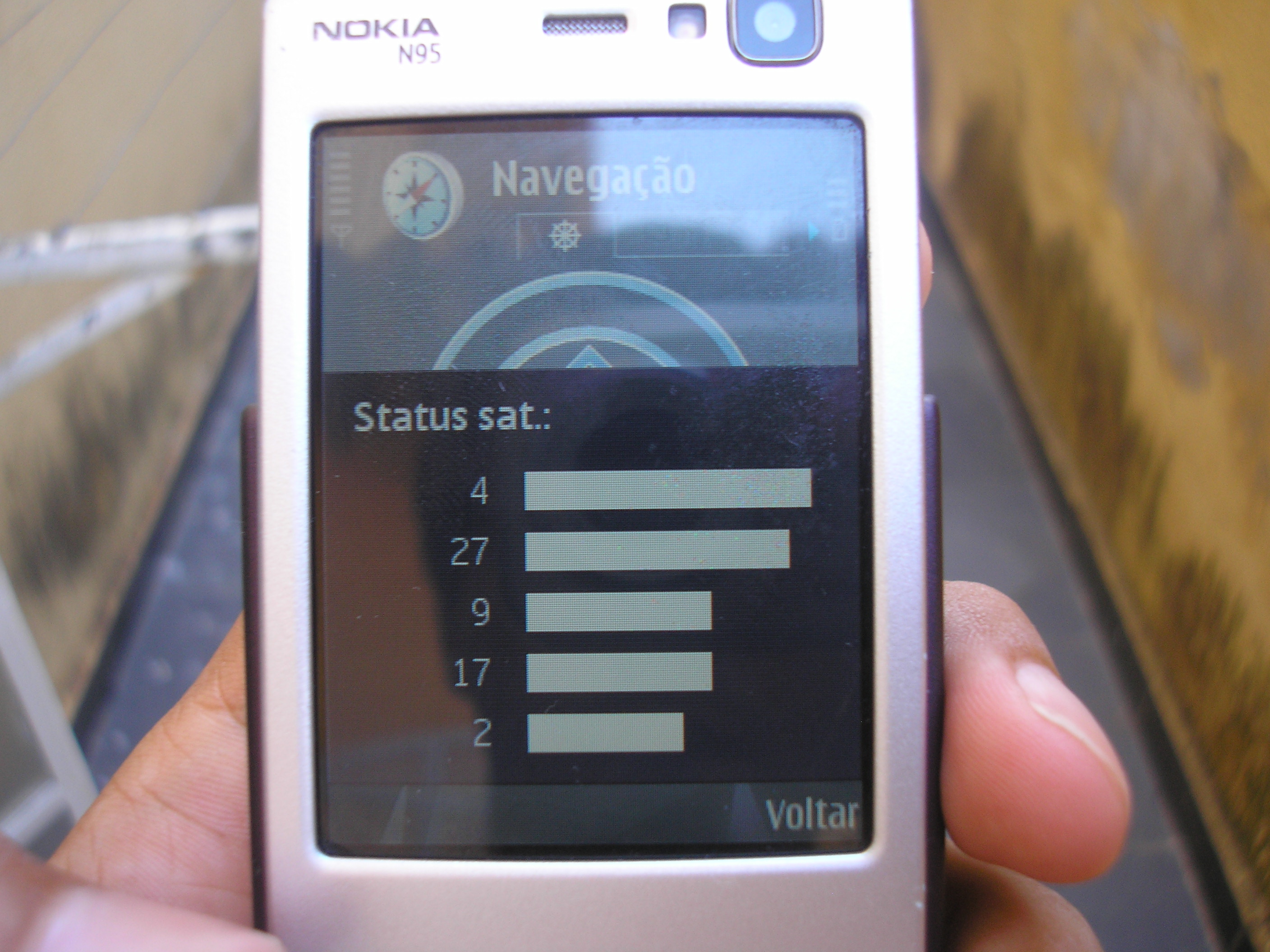

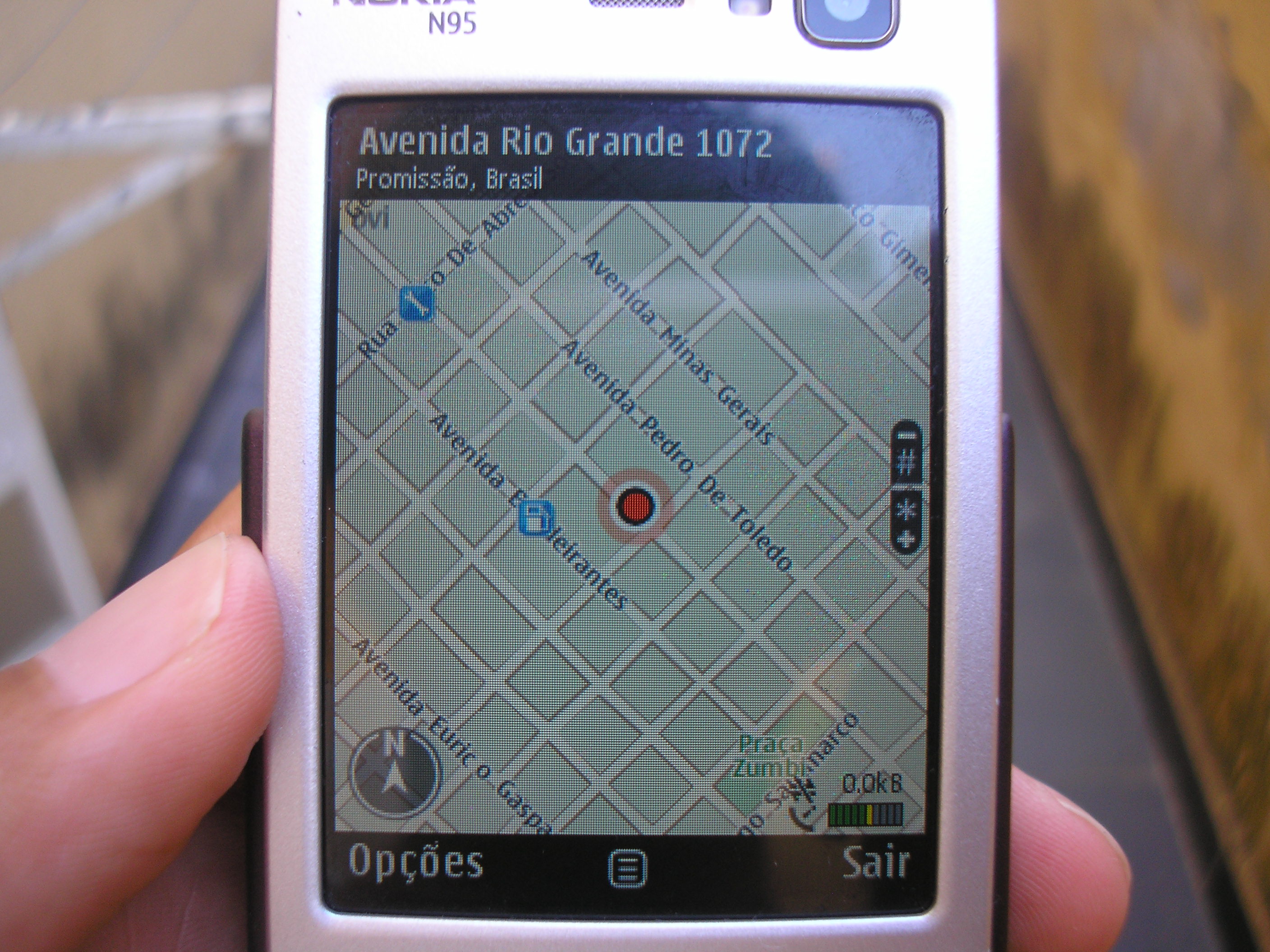

Todos os sinais obtidos fora de casa. (Muito bom, não acham?)

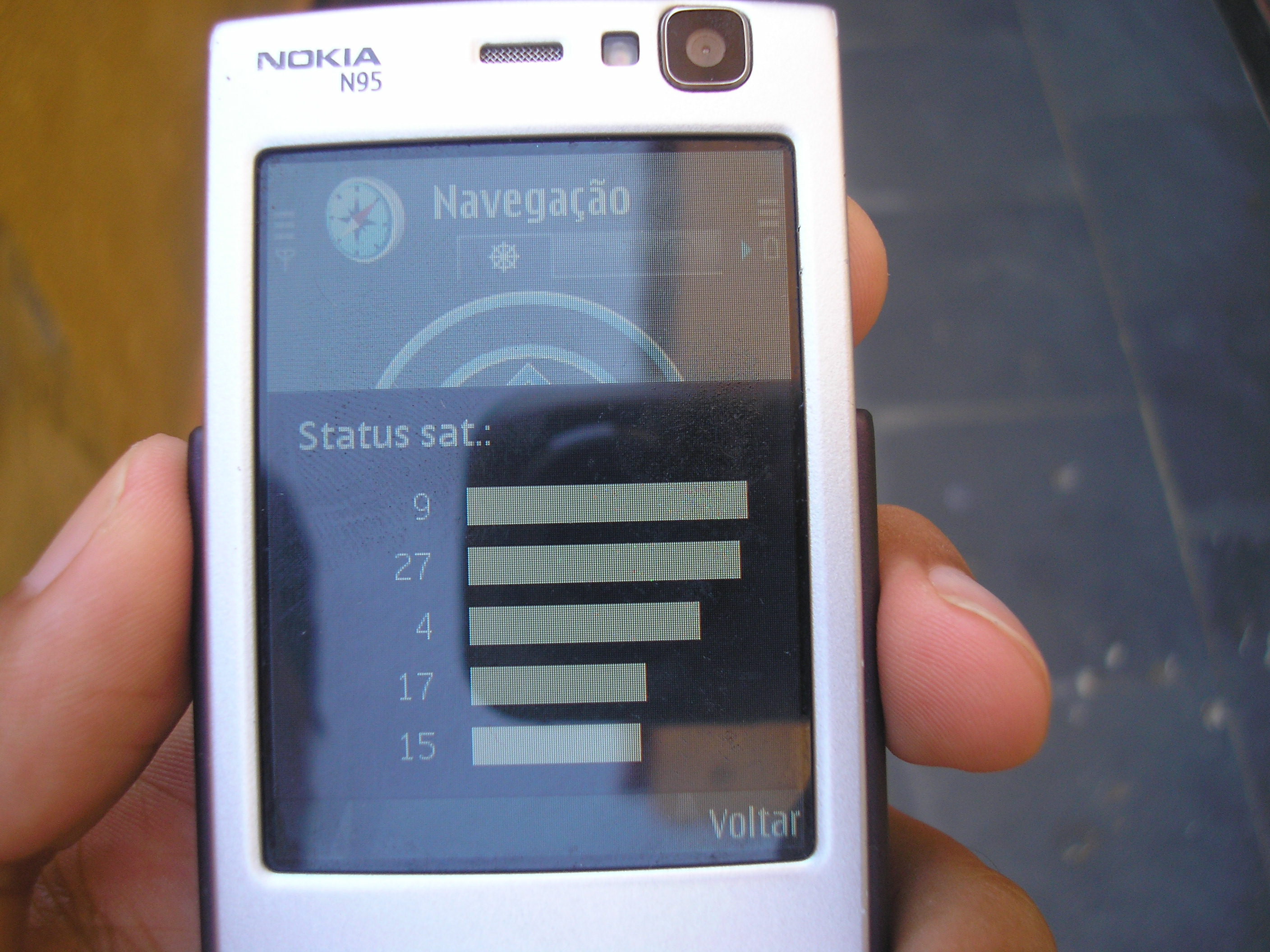

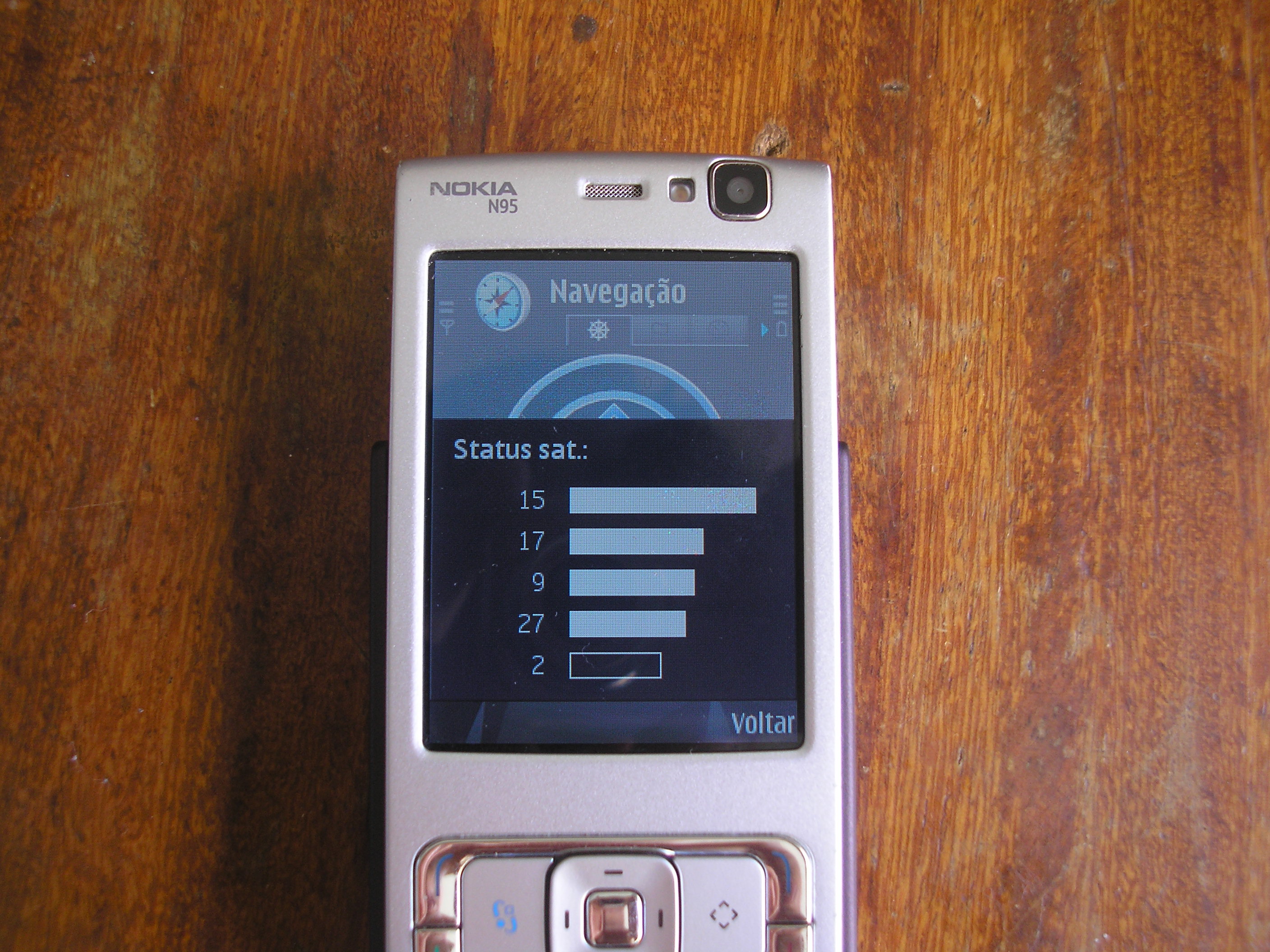

Impressionante no térreo de um sobrado e olha o nível do sinal!

Espero que esse “tutorial” seja util para vocês que também tenham alguma dificuldade com o GPS desse aparelho.

Obrigado e qualquer dúvida é só mandar um comentário ou e-mail.

Comentários

    Carlos de Freias

    (5 de Fevereiro de 2010 - 21:42)

    Este tutorial funciona também para o N95 8gb eu este tipo de ligação fraca é apenas neste aparelho (o prata)?

    Leonardo

    (9 de Fevereiro de 2010 - 11:21)

    Funciona para ambos a estrutura dos dois são iguais, lembrando que fiz isso porque minha antena estava cortada. Abraço e obrigado pela visita.

    Paulo

    (9 de Fevereiro de 2010 - 17:54)

    Olá, quebrei uma das ”perninhas” da antena do gps e gostaria de saber se fazer esse tutorial iria fazer funcionar o gps de novo

    Obrigado

    Leonardo

    (10 de Fevereiro de 2010 - 11:53)

    Você pode soldar um fio bem fino aonde as pernas do GPS encaixavam, na placa principal. Isso substituiria sua antena. Abraço. Obrigado pela visita.

    Thiago Duarte

    (3 de Março de 2010 - 01:28)

    Caro Leonardo, gostei muito do seu tutorial, tenho varias duvidas sobre o gps do n95 e você em seu tutorial me demonstrou onde ele fica e um possivel defeito. O meu n95 depois que eu troquei a sua capa (prata e roxo por uma preta) ficou com o sinal do gps fraco e caindo a todo momento só conectando em um local muito aberto, antes da troca da capa ele conectava até dentro de casa. Se possivel me ajude por favor. Essa haste dourada com duas garrinhas tive que fazer uma força para ter que entrar no local na nova capa, será esse o meu problema?

    Júnior

    (5 de Março de 2010 - 00:37)

    Deixa eu ver se entendi. Uma das perninhas estavam coladas (soldadas) na placa e vc descolou?

    Leonardo

    (9 de Março de 2010 - 19:18)

    Então vocês dois podem estar com o problema nas “perninhas” que são o contato com a placa principal. Júnior eu soldei a antena que é aquele fio que está dentro do plástico verde. Obrigado pela visita.

    Sandro

    (12 de Março de 2010 - 15:12)

    Será que tem como melhorar essa antena? Ela é tão pequena… Derrepente colocando mais um pedacinho de fio deve melhorara a recepção. Alguém já viu isso antes?

    kleber

    (16 de Março de 2010 - 15:43)

    valeu me serviu muito

    Nick

    (4 de julho de 2010 - 04:04)

    leonardo, me diga uma coisa, aonde voce resoldou ?
    o meu n95 8gb nao acha sattelite de jeito nenhum =\ e não consegui distinguir pelas fotos o que voce realmente fez.
    outra coisa, fica uma perninha soldada e a outra solta assim?
    se possivel me add no msn , nick.valenz@hotmail.com
    valeu!

    carlos

    (4 de julho de 2010 - 23:42)

    Opaa vlw amigo, tbm estava com esse probleminha ai, após ter trocado a carcaça do meu telefone.

    Maria

    (25 de julho de 2010 - 04:20)

    Resolveu o meu problema

    Fernando

    (30 de julho de 2010 - 11:50)

    Valeu, fiquei com medo de soldar, mas seguindo suas dicas adaptei um “grampo” pra melhorar o sinal e já melhorou muito!! Depois vou soldar e postar como ficou. Valeu.

    andre

    (22 de agosto de 2010 - 21:02)

    VEJAM

    leandro

    (26 de setembro de 2010 - 23:03)

    ola…tenho um n95 prata gostaria de saber se tem como aumentar o sinal gsm para podes se conectar com mais estabilidade e velocidade

    Leonardo

    (11 de outubro de 2010 - 02:07)

    Então melhorando a antena com uma extensão que seja um fio ou verificando se a mesma não está danificada.

    claudio

    (1 de Maio de 2011 - 18:10)

    amigao parabens pelo site, otimo consegui arrumar a recepção de meu garmin no N95, esta recebendo sinal perfeitamenta

    valeu

    ildirey Rondônia

    (19 de agosto de 2011 - 15:27)

    Parabens pela dica Acho que esse e um problema que afeta 75 dos n95 principalmante quando se troca a carcaça.

    kleiton

    (23 de agosto de 2011 - 14:20)

    essa antena de gps tbm é responsável pela captação do sinal da operadora?

    wellington Lira

    (2 de dezembro de 2011 - 18:31)

    Amigão essa sua dica resolveu uma bronca minha valeu mesmo. Pensei que fosse o celular que tava com defeito o gps nao dava o menor sinal de vida. Ai segui sua sugestão abri ele e soldei. Agora o sinal ta perfeito uso o gps sygic mobile e o Garmin todos funcionando 100%. Valeu abraço

    Leonardo Cunha Guimarães

    (17 de julho de 2012 - 15:38)

    OLÁ AMIGO GOSTARIA DE TE PERGUNTAR O SEGUINTE , EU ENTRAVA NA INTERNET VIA WIRILLES NORMAL COM MEU N95 E DEPOIS QUE TROQUEI A CARCAÇA NÃO MAIS CONSIGO ENTRAR NA NET VIA WIRILLES POIS QUANDO TENTO ASSESAR ATÉ ACHO A MINHA REDE E OUTRA TAMBÉM , DIGITO A SENHA DE ACESSO , MAS QUANDO VAI CONECTAR DIZ QUE NÃO FOI POSSÍVEL CONCTAR COM A GATYUEIA E NÃO ENTRA NA NET, SE VOCÊ PODER ME AJUDAR ME RESPONDA COMO RESOLVER ESTE PROBLEMA AMIGO GRATO LEONARDO CUNHA.

    Leonardo

    (1 de Março de 2013 - 01:02)

    Não 😀
